產品功能用途：

  適用頻段：GPS L1、北斗二代B1

  產品用途：適用于GPS、北斗兩個衛星導航系統，雙頻共用，可與國內外多種授時模塊配套使用，可為基站、電力設備、衛星時鐘、航海等提供高精度的衛星同步信號。

產品說明：

1、天線增益高、方向圖波束寬，低仰角接收效果好；

2、放大器噪聲系數低，保證接收機獲得較高的信噪比；

3、內置防雷電路，抗雷擊浪涌，有效保護內部電路免受雷電破壞；

4、天線外罩采用耐候性良好，抗老化優質材料，適合長期野外環境下工作。

電氣性能指標：

頻帶：Frequency   Range(MHz)   BD2  B1:1561+5;  GPS  L1:1575+ 10

天線增益 Gain(dBi)                                             ≧4

極化：Polarization             右旋圓極化Right-hand circular polarization

圓極化軸比 Axis Rat io(dB)                                      ≦3

LNA增益LNA Cain(dB)                                        34+ 2

駐波比V.S.W.R                                                ≦2.0

噪聲系數Noise Figure(dB)                                       ≦2.0

直流供電DC Voltage(V)                                        3.3-5V

工作電流Current(mA)                                           ≦55

帶外抑制Out of  Band Rejection(dB)                   ≧25 1568±50MHz

防雷擊浪涌特性        符合：GB/T 1726.5-1999 idt IEC61000-4-5:1995標準

               浪涌波形：CWG 組合波（1.2/50us,8/20us)峰值電壓：2000V

機械特性：

接頭形式Connector Type                                            N-K

天線罩材料Radome Material                                         ASA

天線顏色 Radome  Color                                            白色

天線尺寸：Dimensiosn(mm)                                        114x116

重量 Weight(kg)                               0.4Kg 1.1Kg(含安裝管和夾具）

工作相對濕度：Relative Humidity                                       90%

工作溫度：0perating Temperature(℃)                                 -40-+70

儲存溫度Storage Temperature(℃)                                  -55-+85

使用環境0peration Environment                                室外0utdoor

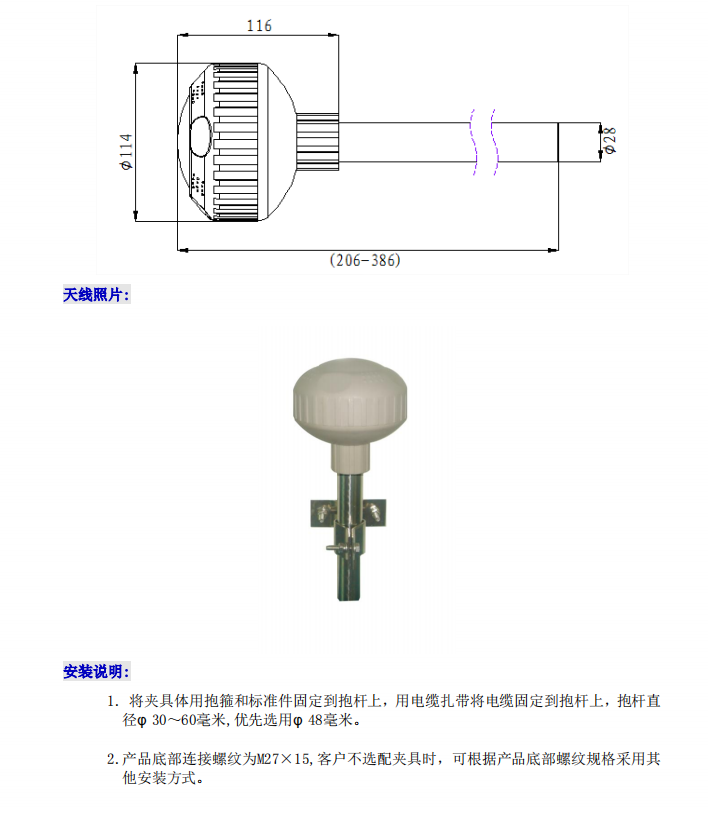

天線外形尺寸：
